LEVANTAMIENTOS ARQUITECTÓNICOS

Documentación Arquitectónica

Levantamientos Arquitectónicos

“El levantamiento no es un simple trabajo de medición y representación, sino
una rigurosa tarea destinada a la profunda comprensión del objeto
arquitectónico y a la formación de la visión crítica y personal: razón y emoción
deben entrar en juego, ya que el cometido del dibujante no es sólo el de
representar de forma sistemática o mecánica (como una máquina): el análisis y
la síntesis gráfica no pueden prescindir de las intenciones del autor”
(GÁMIZ Gordo, Antonio, Ideas sobre análisis, dibujo y arquitectura,
Universidad de Sevilla, Secretariado de Publicaciones, Sevilla, 2003, pág 130)

Arplan cuenta con la última tecnología de punta para desarrollar proyectos de documentacion arquitectónica con altisima precisión.



Metodologias

Utilizamos distintos metodos para realizar de la manera mas adecuada la documentacion de cualquier objeto construido. No solo es la utilización de las últimas herramientas informaticas y tecnológicas, sino la experiencia y la sensibilidad estetica que determina los elementos relevantes a ser detallados o dibujados con mayor o menor detalle.



DOCUMENTACION ARQUITECTONICA CON SCANNER LASER 3D-

 Levantamientos arquitectónicos

Utilizamos la ultima técnologia de barredor laser escaner, con la cual podemos llevar a cabo la documentacion de cualquier objeto arquitetonico de manera tridimensional y bidimensional. Generamos planos 3d y 2d, tanto en nubes de puntos, volumentrias, o planos arquitectonicos 2d, siguiendo con los mas altos estandares de dibujo técnico.

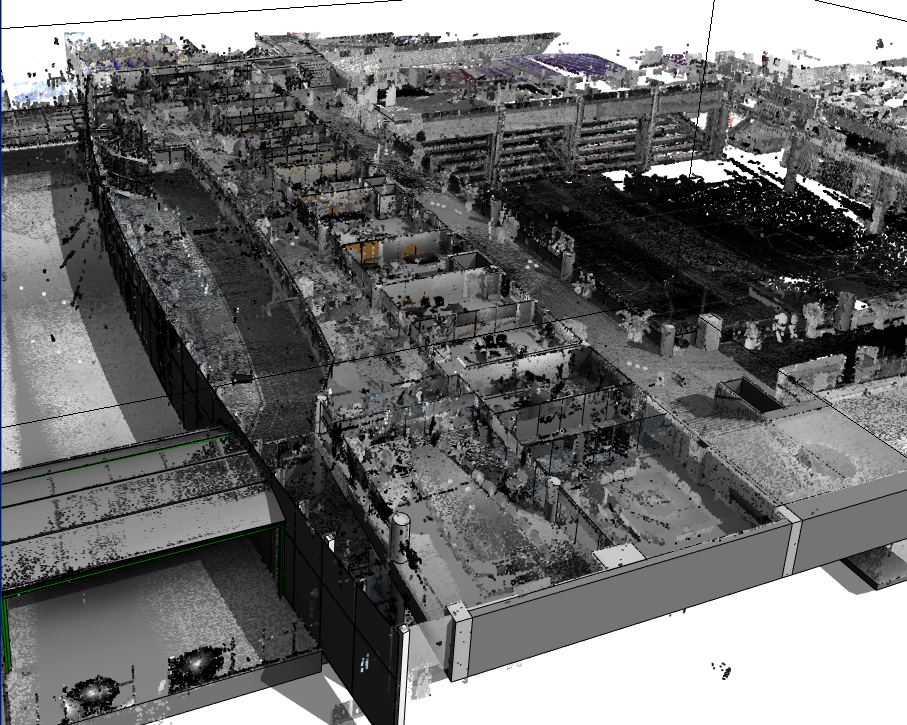

Levantamiento arquitetónico con escáner laser 3d. Modelo Nubes de Puntos. Colegio Agustiniano Norte

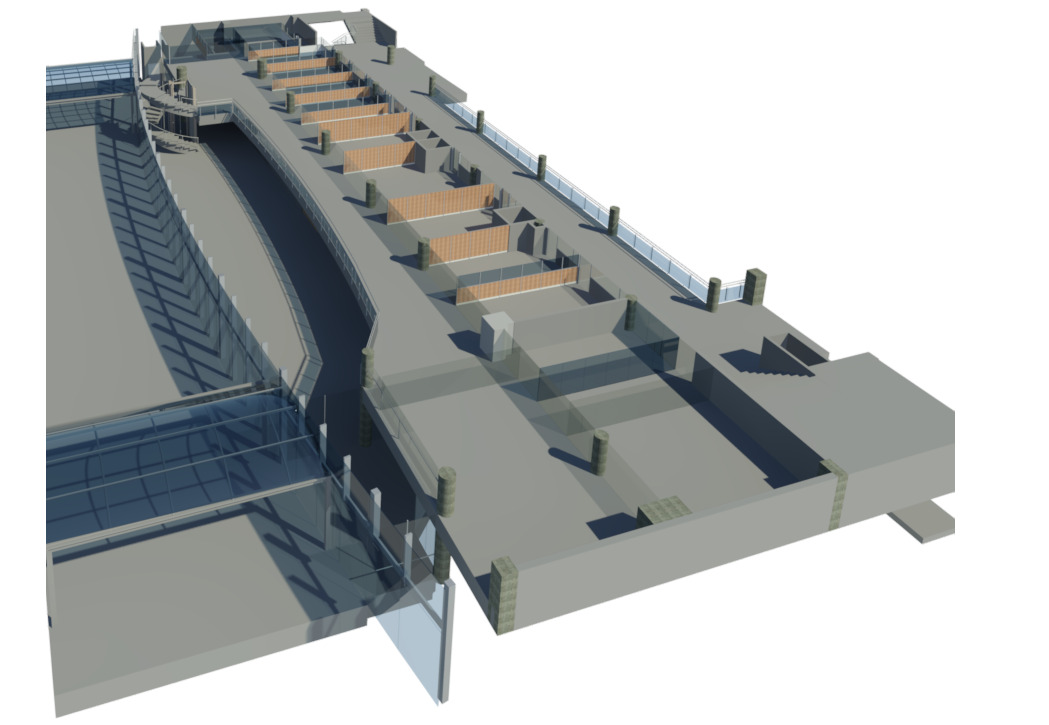

Levantamiento Arquitectónico. Modelo BIM en Revit



Maquetas virtuales 3d con Scanner 3d.

Arplan puede recrear en un escenario virtual un entorno arquitectonico con alta calidad y presicion, creando una nube de puntos con informacion Fotogramétrica de la realidad.

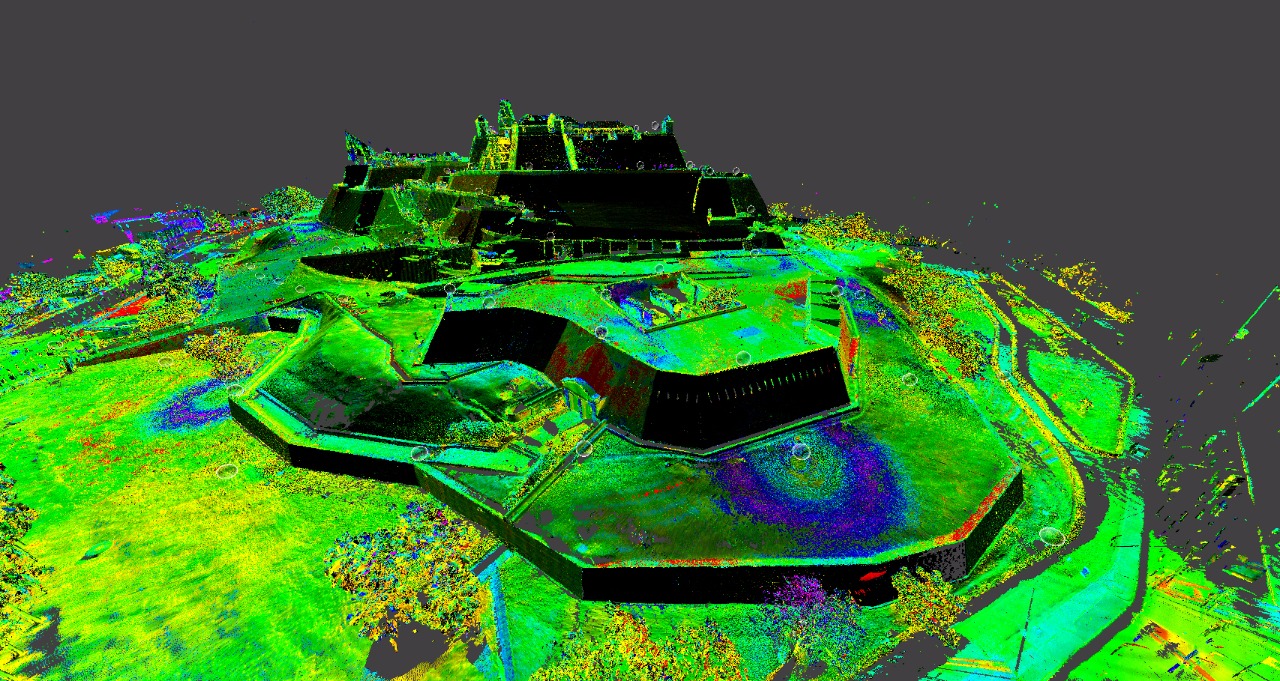

Levantamiento arquitectonico con scanner laser 3d. Castillo San Felipe de Barajas

























Levantamiento arquitectonico con escaner laser 3d. Murallas de Cartagena

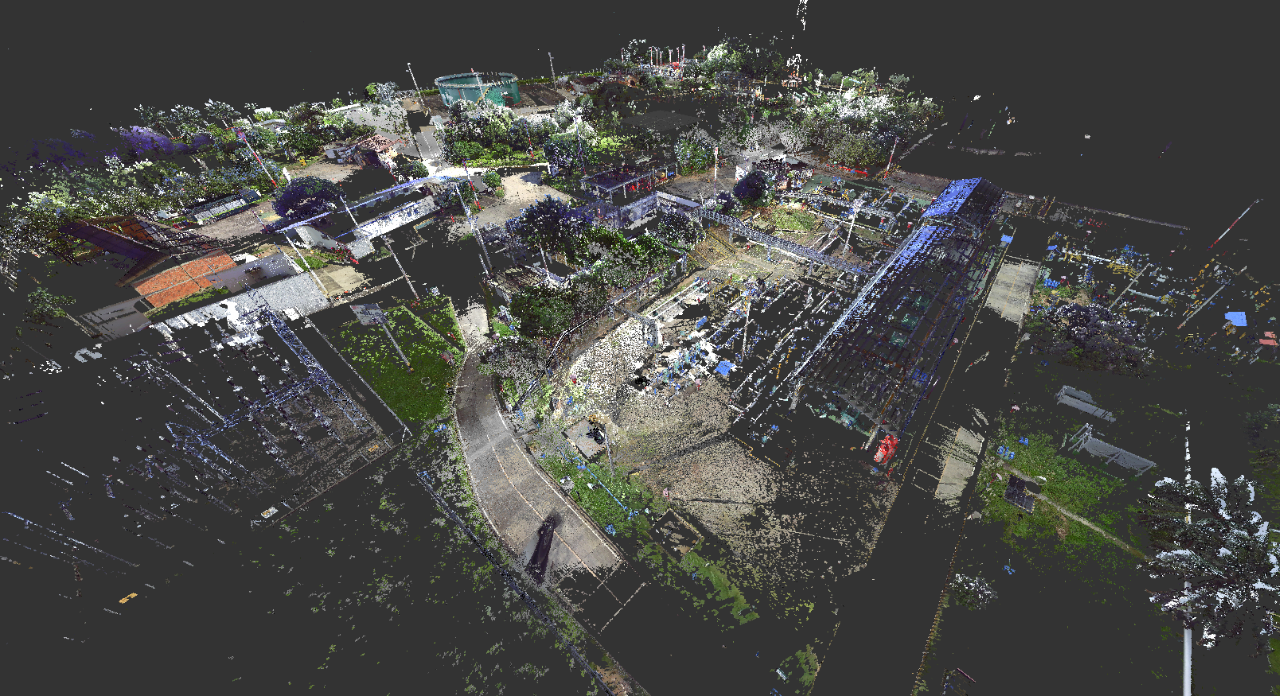

Levantamiento arquitectonico e industrial con escaner laser 3d. Planta Ayacucho Ecopetrol

Modelos BIM Revit.

Arplan cuenta con un equipo técnico y profesional con bastante experiencia en el desarrollo de modelos BIM, somos expertos en modelado BIM sobre nubes de puntos, Arplan cuenta con los ultimos desarrollos de software para el modelamiento sobre nubes de puntos.

Levantamiento Scanner Laser + modelo BIM en Revit. Capilla Estados Unidos.

Levantamiento Scanner Laser + modelo BIM en Revit. Refineria Esmeraldas

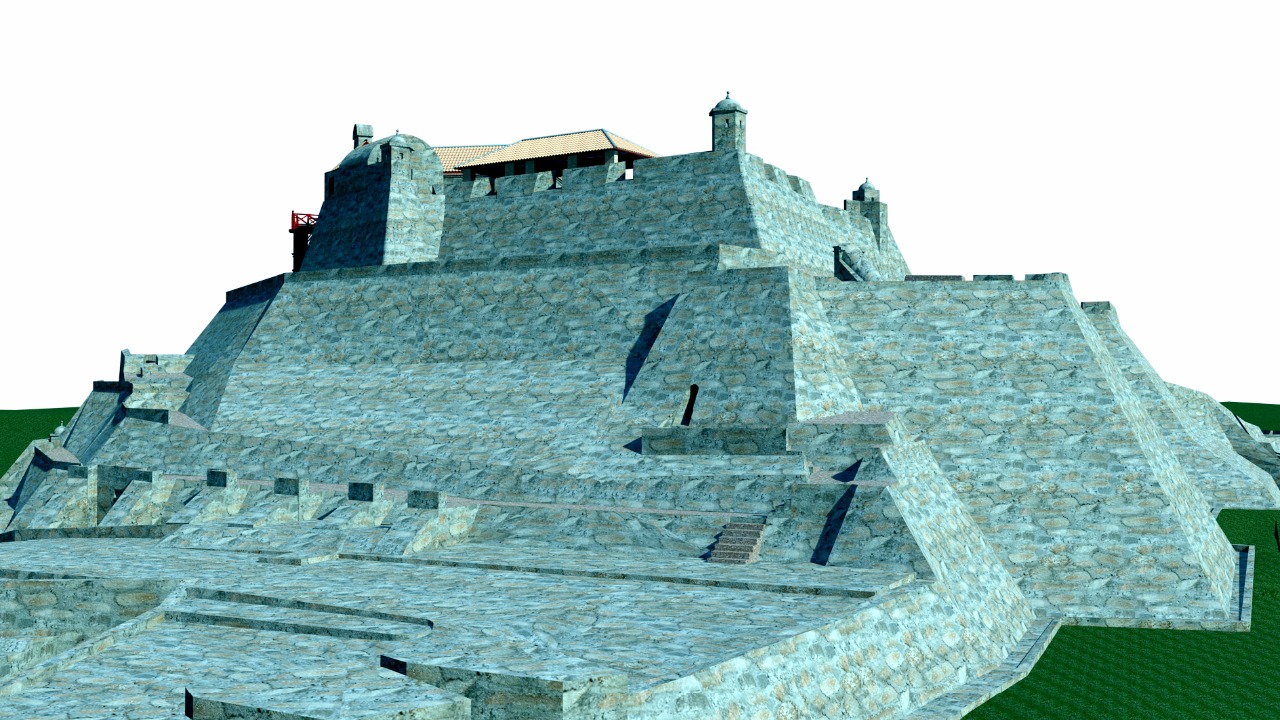

Levantamiento Scanner Laser + modelo BIM en Revit. Castillo San Felipe Cartagena

Levantamiento arquitectonico con escaner laser 3d + BIM en Revit. Unirosario. Bogota



Levantamientos arquitectónicos 2d

Arplan realiza levantamientos de fachadas arquitectonicas con alta precisión, utilizando ortoimagenes base generadas a partir de millones de puntos de escaneo 3d. Estas ortoimagenes se vectorizan a la escala requerida por el cliente, los dibujos son presentados con altos estandares de calidad.





Levantamiento Arquitectonico con scanner laser 3d y Autocad 2D. Teatro Colón. Bogotá

Plantas Arquitectonicas

Arplan realiza en levantamiento arquitectonico del inmueble apoyado con la mas reciente tecnologia topografica. El resultado final puede ir desde un corte tridimensional en nubes de puntos hasta la digitalizacion planimetrica de ésta.

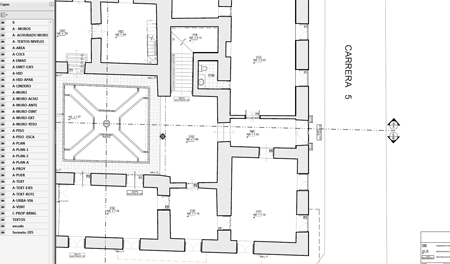

Levantamiento Arquitectonico con scanner laser 3d y Autocad 2D. Casa Rafael Pombo. Bogotá
